Để đảm bảo độ lặp lại ±0,02 mm trong điều kiện tải động nhiều tấn, cần có các hệ dẫn hướng và ổ trục có độ cứng vững cao, được thiết kế theo điều kiện vận hành thực tế thay vì chỉ dựa trên các thông số lý thuyết trong catalogue.

Tự động hóa công nghiệp đang chứng kiến sự chuyển dịch về quy mô chưa từng có. Robot vốn được xem là "tải trọng lớn" trong quá khứ nay phải xử lý hai tấn hàng hóa trở lên, trong khi vùng làm việc mở rộng từ các ô cố định nhỏ gọn ra đến toàn bộ nhà xưởng. Xu hướng này đã mở ra những khả năng mới trong ngành hàng không vũ trụ, ô tô, hệ thống năng lượng và gia công nặng — nhưng đồng thời đặt ra những thách thức kỹ thuật hoàn toàn khác so với tự động hóa truyền thống.

Ở quy mô này, biên độ sai số gần như biến mất. Một sự cố bảo trì từng chỉ gây bất tiện nhỏ nay có thể dừng sản xuất nhiều ngày, thiệt hại lên đến hàng triệu USD. Kỹ thuật thiết kế đúng đắn trở thành yếu tố quyết định thành bại, và phải dựa trên ba trụ cột cốt lõi: lựa chọn hệ thống dẫn hướng phù hợp, phân tích nghiêm ngặt cánh tay mô-men và tải trọng động, và xử lý nền móng kết cấu như một thành phần chủ động của hệ thống chuyển động.

Hệ thống dẫn hướng: Lựa chọn quyết định tuổi thọ

Trong thiết kế chuyển động tải trọng siêu nặng, lựa chọn hệ dẫn hướng tuyến tính là một trong những quyết định quan trọng nhất — nhưng thường bị tiếp cận bằng các giả định vay mượn từ môi trường tự động hóa nhỏ hơn và sạch hơn. Hệ dẫn hướng ray profile truyền thống sử dụng các vòng bi tuần hoàn nhỏ chạy trên bề mặt tiếp xúc nghiêng. Trong điều kiện sạch, hệ này cho độ chính xác và độ cứng vững tốt. Tuy nhiên, khi gặp tải trọng lớn, các sai số căn chỉnh nhỏ tích lũy theo khoảng cách và sự phân bổ tải không đều giữa các vòng bi dẫn đến hỏng hóc sớm.

Môi trường công nghiệp khắc nghiệt như hàn, gia công cơ khí và đúc kim loại còn bổ sung thêm xỉ hàn, mạt kim loại, bụi carbon và chu kỳ nhiệt — những yếu tố đủ để đẩy vòng bi từ trạng thái lăn sang trượt, đẩy nhanh mài mòn và thường dẫn đến hỏng hóc đột ngột.

Hệ dẫn hướng sử dụng con lăn cam (cam follower) giải quyết bài toán này theo hướng khác biệt. Các con lăn đường kính lớn, có vỏ kín chạy trên ray chữ nhật tạo ra bề mặt tiếp xúc rộng hơn, cho phép "cán qua" các mảnh vụn nhỏ mà vòng bi profile thông thường sẽ bị kẹt. Thiết kế hộp mực kín cũng cô lập bề mặt vòng bi khỏi chất nhiễm bẩn — một trong những nguyên nhân hàng đầu gây hỏng hóc sớm. Quan trọng hơn, khi cần thay thế, hệ cam follower cho phép hoán đổi từng con lăn riêng lẻ trong vài phút mà không cần tháo robot hay hiệu chỉnh lại toàn bộ chương trình — điều gần như không thể với hệ ray profile, vốn có thể gây dừng máy hàng ngày hoặc hàng tuần.

Phân tích tải trọng động: Không thể chỉ dựa vào trọng lượng tĩnh

Một trong những sai lầm phổ biến nhất trong tự động hóa quy mô lớn là đánh giá thấp tác động của cánh tay mô-men. Một tải trọng 2.000 kg gắn ở đầu cánh tay robot dài ba mét không đơn thuần tác động 2.000 kg lên điểm lắp ghép — nó tạo ra lực khuếch đại nhiều lần thông qua tốc độ, đòn bẩy, gia tốc và giảm tốc. Mọi linh kiện trong hệ thống — từ vòng bi, hộp số, bulông đến kết cấu thép hàn — đều phải được định mức theo các lực động khuếch đại này, không chỉ theo trọng lượng tĩnh của tải.

Đặc biệt, các tình huống dừng khẩn cấp, thay đổi quỹ đạo đột ngột và phối hợp đa trục có thể tạo ra tổ hợp lực cực đoan trên toàn hệ thống. Dù vậy, yêu cầu về độ chính xác vẫn không được nới lỏng: nhiều ứng dụng tải trọng siêu nặng đòi hỏi độ lặp lại ở mức ±0,02 mm — ngang với các ứng dụng nhỏ hơn, nhưng trong điều kiện tải trọng và kích thước khắc nghiệt hơn nhiều.

Nền móng kết cấu: Thành phần chủ động, không phải nền thụ động

Khi thiết kế hệ thống tự động hóa siêu nặng, sàn nhà máy trở thành một thành phần chức năng của hệ thống chuyển động, không đơn thuần là bề mặt đỡ máy. Ray robot và cổng trục tập trung tải trọng lên sàn theo cách đòi hỏi đặc tính nền móng cụ thể. Theo tiêu chuẩn cơ bản, cường độ bê tông cần đạt tối thiểu 27,6 MPa (4.000 psi), với chiều dày có thể yêu cầu trên 330 mm. Các kỹ sư xây dựng địa phương cần tham gia vào quá trình thiết kế để đánh giá điều kiện địa chất và xác định yêu cầu nền móng phù hợp với tải trọng vận hành thực tế.

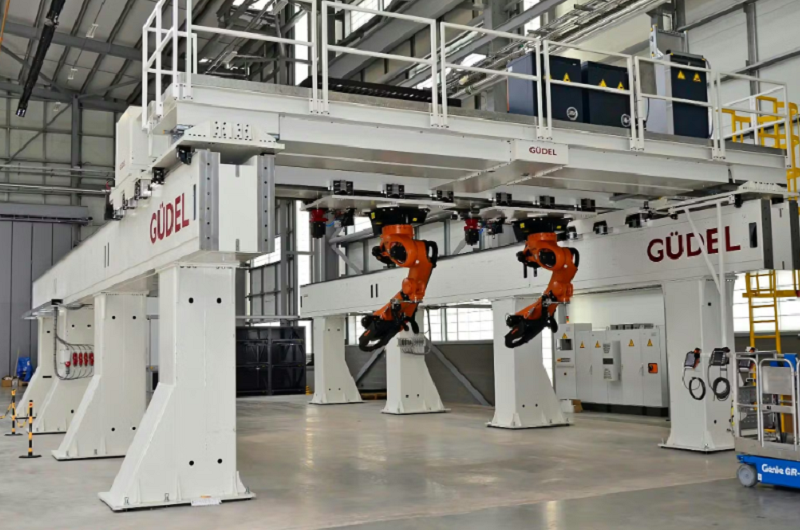

Bên cạnh giải pháp ray sàn truyền thống, kiến trúc chuyển động trên cao cũng đang được ứng dụng ngày càng rộng rãi. Bằng cách lắp robot theo cấu hình ngược hoặc nâng cao, hệ thống ray trên cao có thể giải phóng 30–40% diện tích sàn nhà máy, đồng thời đưa các linh kiện cơ khí ra khỏi vùng nhiệt, bụi và mảnh vụn — cải thiện đáng kể độ tin cậy trong môi trường khắc nghiệt.

Bằng cách lắp đặt robot theo cấu hình treo ngược hoặc trên cao, các hệ thống ray treo phía trên có thể giải phóng 30–40% diện tích sàn quý giá mà vẫn duy trì độ chính xác cao.

Trong bối cảnh thiếu hụt lao động ngày càng trầm trọng và xu hướng tăng kích thước, trọng lượng sản phẩm trong nhiều ngành, tự động hóa tải trọng siêu nặng không còn là lựa chọn xa xỉ mà đã trở thành yêu cầu chiến lược. Độ tin cậy hệ thống ở quy mô này không đạt được chỉ nhờ dự phòng thiết bị, mà đòi hỏi phân tích kỹ thuật sâu về tuổi thọ vòng bi, tính toàn vẹn kết cấu và hiệu suất động lực học trong điều kiện vận hành thực tế.
