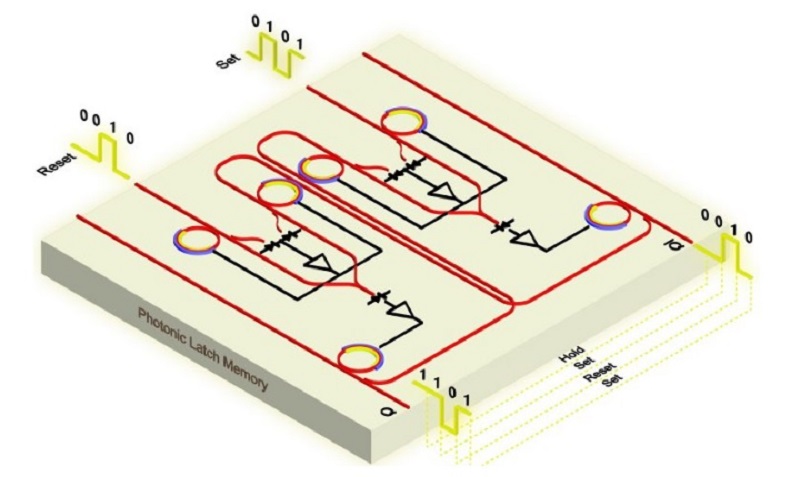

Công nghệ này mang lại nhiều lợi ích so với bộ nhớ điện tử truyền thống, như giảm độ trễ và mức tiêu thụ năng lượng. Chốt quang tử được thiết kế dựa trên nguyên lý hoạt động của chốt set-reset trong bộ nhớ điện tử, với khả năng chuyển đổi giữa hai trạng thái (1 và 0) dựa trên tín hiệu đầu vào. Việc sử dụng quang tử silicon trong thiết kế này không chỉ giúp tăng hiệu suất mà còn hứa hẹn lớn trong việc nâng cao hiệu quả của hệ thống xử lý quang học.

Nghiên cứu được công bố trên tạp chí Optics Express, nhóm nghiên cứu đã trình bày một thí nghiệm chứng minh khái niệm chốt quang tử có thể lập trình, cho thấy tính khả thi của nó nhờ vào nền tảng quang tử silicon tích hợp. Các tính năng như thiết lập và đặt lại quang học, đầu ra bổ sung, cùng khả năng mở rộng và tương thích với kỹ thuật ghép kênh phân chia bước sóng (WDM), thể hiện rằng phương pháp này có tiềm năng đáng kể cho những cải tiến trong các hệ thống xử lý quang học, khiến chúng nhanh hơn và hiệu quả hơn mà không gây ra các vấn đề về độ trễ và tiêu tốn năng lượng.

Các nhà nghiên cứu đã tiến hành thí nghiệm với các cổng logic quang học trong nhiều tình huống đầu vào khác nhau, và kết quả cho thấy các cổng hoạt động một cách đáng tin cậy ngay cả với sự thay đổi ngẫu nhiên. Chốt quang tử thực hiện tất cả các chức năng như thiết lập, đặt lại và giữ một cách chính xác. Họ cũng đề ra kế hoạch mở rộng quy mô công nghệ này để phục vụ cho nhiều đơn vị bộ nhớ hơn, phát triển các chip bộ nhớ quang tử chuyên dụng, và tạo ra một quy trình sản xuất hợp lý tích hợp các thành phần điện tử cần thiết. Mục tiêu cuối cùng là đạt được mật độ bộ nhớ cao trên chip, tối ưu hóa công nghệ này cho các ứng dụng thực tế trong tương lai.
